回转支承由哪些部件组成?

slewing-bearing-composition

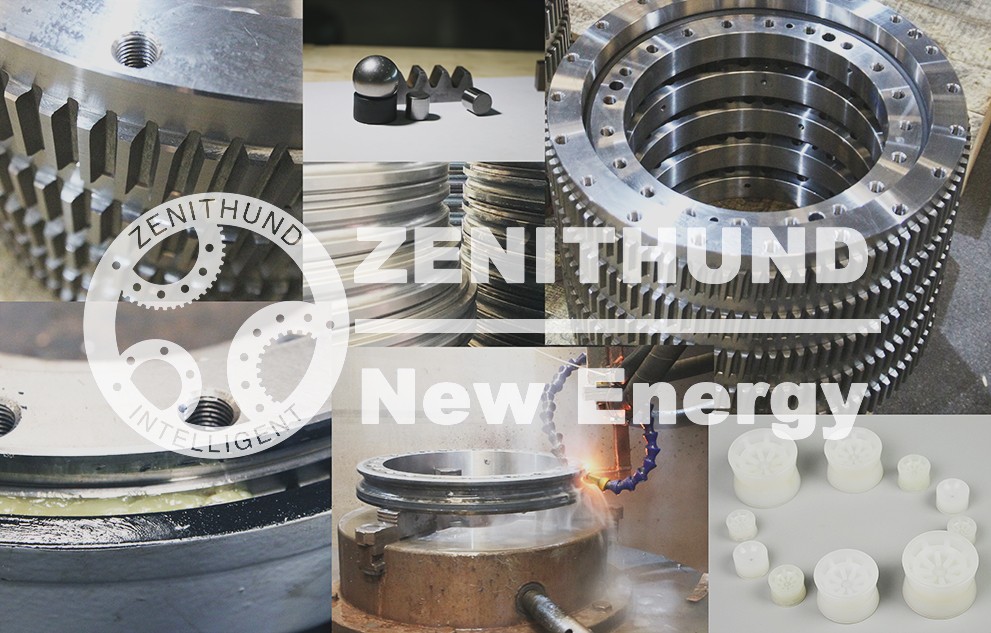

回转支承由哪些部件组成:回转支承由内圈、外圈、滚动体、保持架、密封件、润滑油等部件组成。

1 、回转支承内圈(上座圈):可以有齿或无齿。它是由碳钢材质的精密滚道构成,可以将负载和相对运动从两个套圈间传递。内圈和外圈有选择地硬化到所需的表面和深度,以传递设备运行期间施加的高应力。

2、回转支承外圈(下座圈):也可以有齿或无齿。它与内圈一样,由高强度螺栓分别同回转套和壳体固定。外圈的刚度靠支撑它的底盘结构来保证。

3、回转支承滚动体:滚动体是回转支承的核心元件,它们在内圈和外圈之间滚动,帮助承受和传递载荷。回转支承的滚动体可以是滚珠或滚柱。滚动体与滚道间的接触点载荷循环次数较少。在设计计算时,主要进行承载能力计算,确定滚动体与滚道在接触处的最大接触应力。

4、回转支承隔离块保持架:回转支承的保持架是其关键组成部分,有整体式、分段式、隔离块式等不同的结构形式。

整体式保持架和分段式保持架:这两种类型的保持架通常由20号钢或ZL102铸造铝合金制造。

隔离块式保持架:这种类型的保持架通常由聚酰胺1010树脂,ZL102铸造铝合金等制造。

5、回转支承密封件:密封件的作用是保护回转支承不受外部污染物的影响,并防止润滑剂流失。回转支承的密封件是一种重要的组成部分,主要用于防止滚道内的润滑脂渗漏和外部环境的泥水、尘土等外来物侵入滚道。它能对滚道、滚动体、隔离体起到一定的保护作用,从而延长回转支承的使用寿命。

回转支承最常用的密封是丁腈橡胶密封,如果在高温时可以使用氟橡胶密封,如果在低温时可以使用硅橡胶密封。这些密封件通常由耐油丁睛橡胶NBR制造,适用于大多使用环境。根据使用温度不同也可以选用耐低温的低温硅橡胶密封,和耐高温的氟橡胶密封。

6、回转支承润滑油:润滑装置通常用于向回转支承供应润滑剂,以减小摩擦和磨损。主要用于保证回转支承的正常运转。

回转支承内腔通过位于共外座圈上的润滑油嘴加注润滑脂进行润滑,回转支承内齿圈与回转马达小齿轮由预先加入的润滑脂进行润滑。一般工况条件下(一天工作8小时),回转支承每运转100小时润滑一次。

在润滑脂的选择上,我们选择使用润滑脂。润滑脂是一种高性能润滑脂,具有超级抗磨、防锈蚀和抗水冲洗等保护性能。这种润滑脂的抗锈蚀和腐蚀以及抗水冲洗能力极佳,特别适合于经常处于潮湿条件下的设备。
